工業X射線檢測設備2D X-ray檢測如同“火眼金睛”，可以在不破壞樣品的情況下，將集成電路內部的那些肉眼不可及的結構形態呈現出來。不論是揪出仿冒芯片的“本相”，還是探查芯片失效的原因，2D X-ray檢測都是我們檢測工程師必不可少的利器。

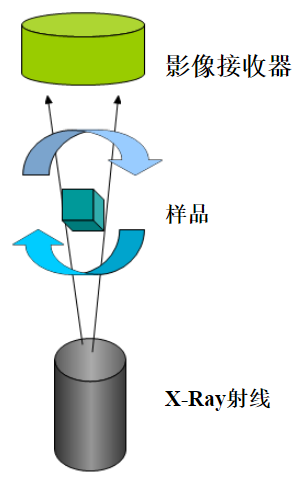

從原理來講，X-ray是具有短波長的電磁波，穿透性強，通過不同密度的材料可在影像接收器留下深淺不同的影像。X-ray運用到集成電路檢測中，可以無損獲取樣品內部影像，從而觀察結構缺陷。今天，創芯檢測帶來四個案例，來展示2D X-ray檢測在集成電路品質檢測、失效分析和工藝評估三個方面的應用。

1. 集成電路品質檢測

集成電路結構設計一般包含晶圓、鍵合絲、內引腳、基島、粘結材料、塑封料等部分，其組裝的方式一般為晶圓使用粘結材料粘在基島上方，鍵合絲連接晶圓與基島及內引腳兩端使其具有電氣性能，而塑封料保護內部的晶圓、鍵合絲、內引腳、基島結構不受破壞。

 集成電路品質檢測的核心，就是檢查這些內部結構是否存在缺陷；對于多顆樣品的檢測，則要重視各樣品內部結構的一致性。通過2D X-ray檢測，可在不破壞樣品的前提下查看其內部結構，從而得出結論。

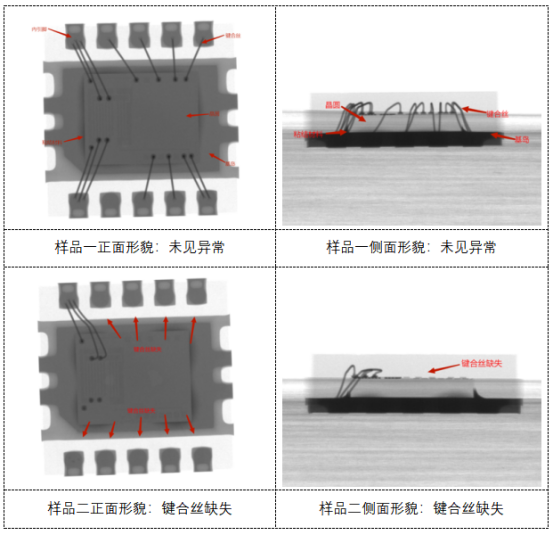

 案例一：客戶送檢樣品兩顆，通過2D X-ray檢測可觀察到，樣品一的晶圓、鍵合絲、內引腳、基島、粘結材料、塑封料均沒有品質缺陷，而樣品二有多個引腳與晶圓之間沒有鍵合絲連接，這是顯而易見的品質缺陷。

鍵合絲缺失，使得樣品二的晶圓與引腳無法形成連接，因此這枚集成電路也就不具備電氣性能。這樣的芯片如果上機，必然會失效。

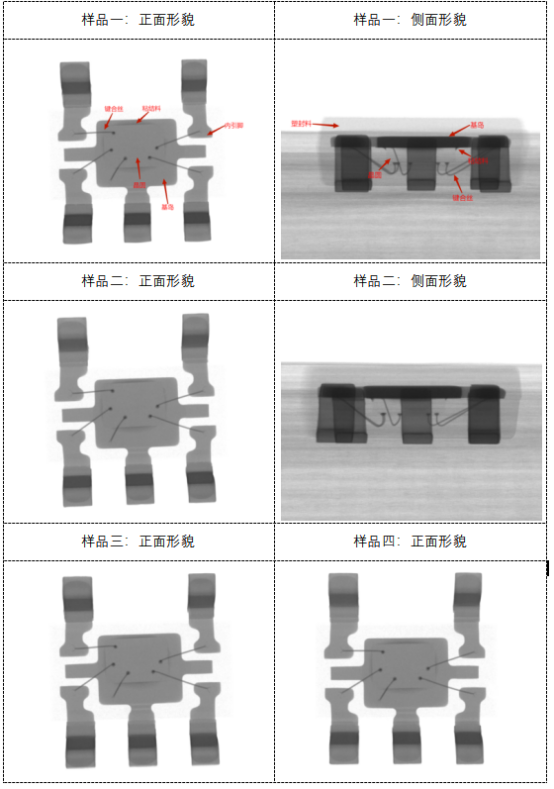

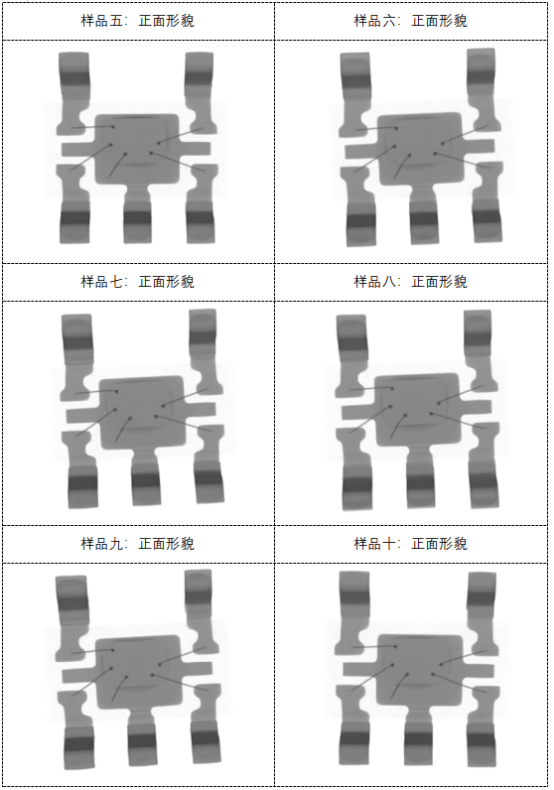

 案例二：收到客戶委托檢測的十枚樣品，客戶除了要觀察樣品內部結構，還要對比各樣品間的一致性。通過2D X-ray檢測可以看到，這十枚樣品內部的鍵合絲、晶圓、基島、粘結等均無異常而且結構一致。

2D X-ray檢測不具有破壞性，極大方便客戶探知芯片內部狀態，從而避免上機失效帶來的損失。而在芯片已經上機失效的情況下，2D X-ray檢測也能從集成電路內部探查原因。

2. 失效分析

2D X-ray檢測在集成電路失效分析中具有廣泛的應用，通過觀察樣品內部結構的問題，即可快速鎖定失效的原因，快速準確且一目了然。

 在2D X-ray檢測的過程中，除了要觀察樣品的晶圓、鍵合絲、內引腳、基島、粘結材料、塑封料等結構形態外，還需要觀察樣品是否存在crack、粘結不均、斷線、搭線、塌線、內部氣泡等封裝缺陷。在檢查小型PCB電路時，則要注意焊錫球冷焊、虛焊等焊接缺陷。

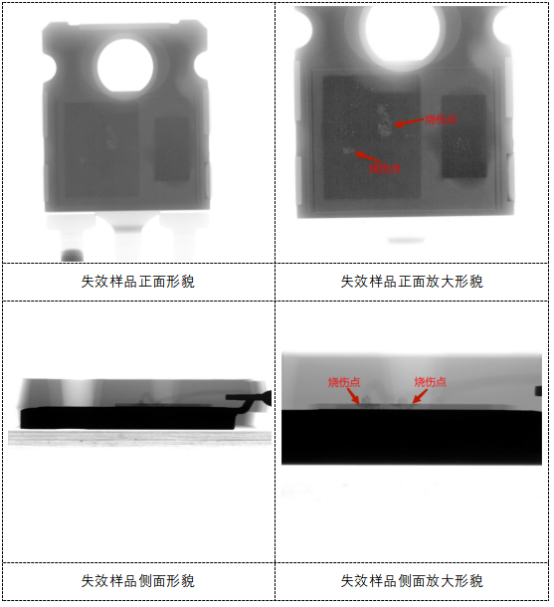

案例：收到客戶送檢的一枚失效樣品，通過2D X-ray檢測，發現晶圓表面有燒傷點，而這就是導致樣品失效的“元兇”。

 3. 集成電路工藝評估中X-ray的應用

集成電路在設計工作完成后需評估其工藝，通過2D X-ray檢測可完成一系列的評估，一般需要測量集成電路內部的晶圓尺寸、晶圓厚度、基島尺寸、鍵合絲弧度、鍵合絲高度、粘結料爬升高度及比率這幾項指標。

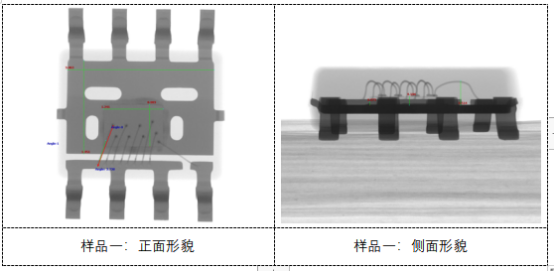

 案例：樣品一量測結果：

基島尺寸：3.063MM*1.951MM

晶圓尺寸：1.241MM*0.883MM

鍵合絲弧度:3.787%

鍵合絲高度:0.514MM

晶圓厚度:0.184MM

粘結料爬升高度:0.073MM

通過2D X-ray檢測獲取集成電路內部結構數據之后，芯片開發者即可評判成品是否符合設計標準，以及哪些部分還有提高的空間。

本篇講述了2D X-ray檢測的幾大應用領域，不論是品質檢測、失效分析還是工藝評估，2D X-ray都有廣闊的用武之地。
